Xbox Series: výměna ulomeného joysticku

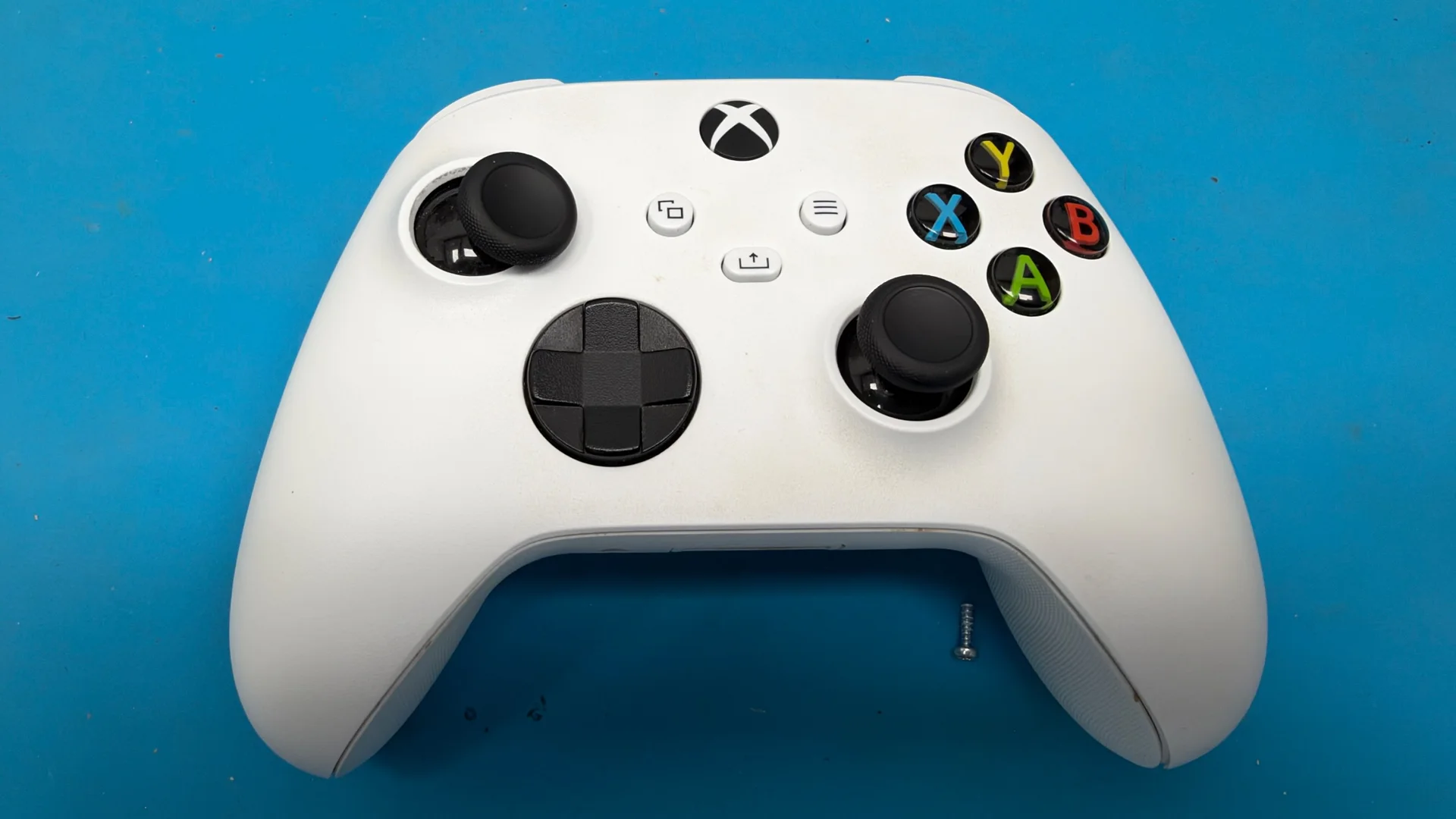

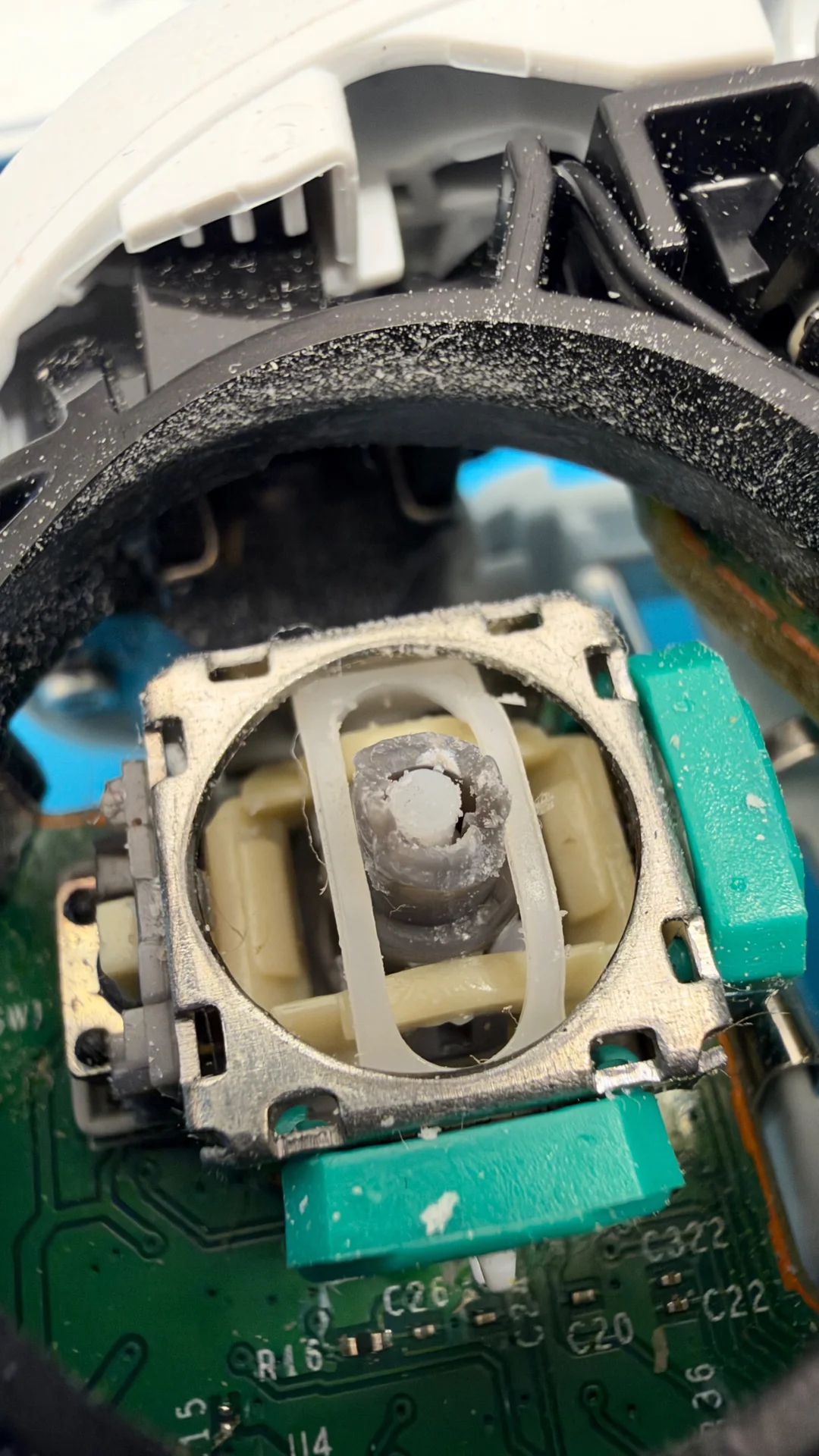

Tentokrát se mi na servisní stůl dostal ovladač Xbox Series s ulomenou osičkou levého joysticku. Nešlo tedy jen o poškozený plastový klobouček, ale o samotný mechanismus uvnitř ovladače.

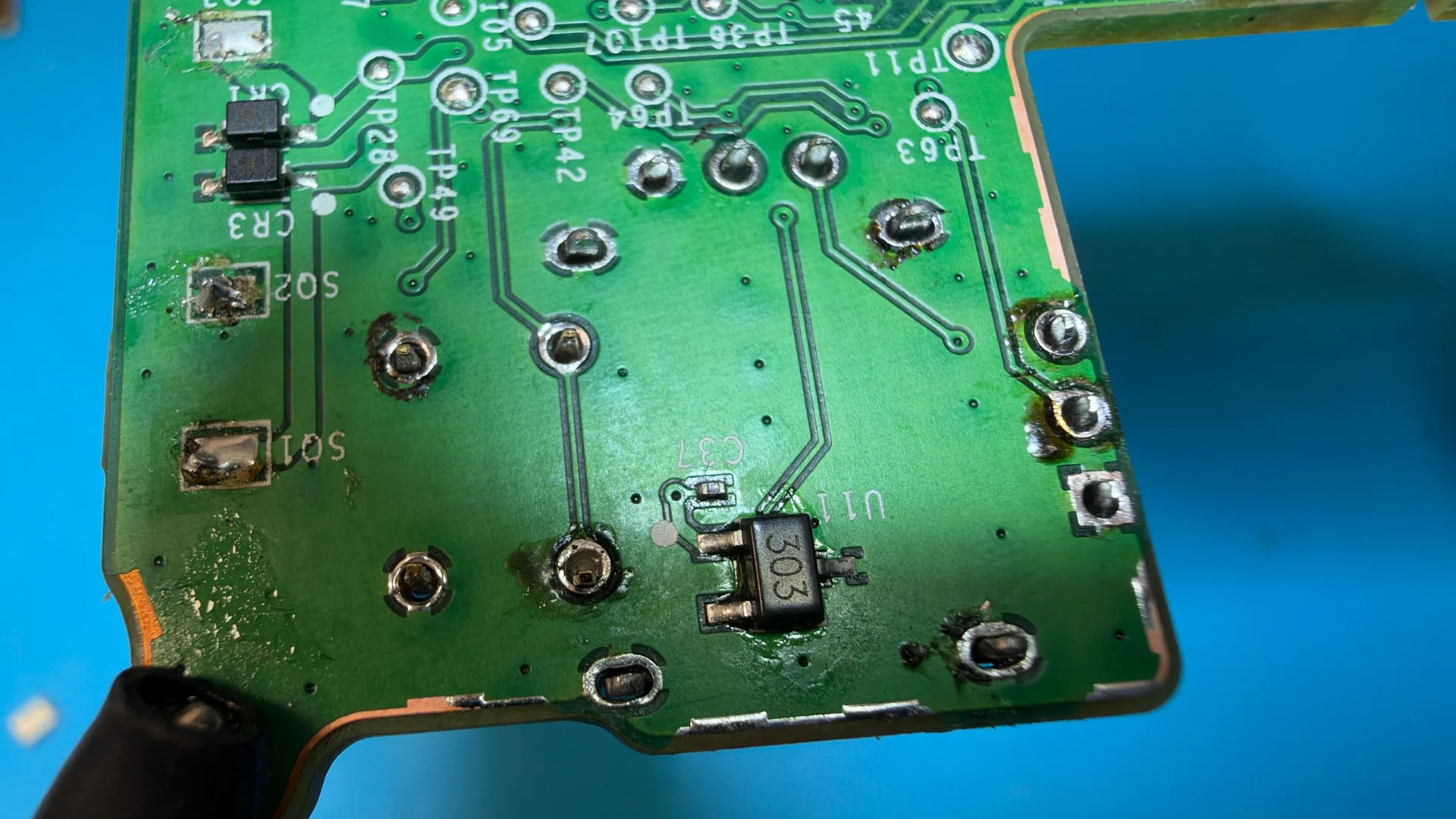

Vyměnil jsem celý analogový modul včetně obou potenciometrů a tlačítka stisku páčky. Nejnáročnější částí bylo odpájení původního modulu. Jeho vývody i kovové kotvy procházejí deskou a před vyjmutím musí být všechny spoje důkladně uvolněné. Právě tady je potřeba pracovat opatrně — přehřátí nebo použití síly může poškodit plošky a prokovené otvory.

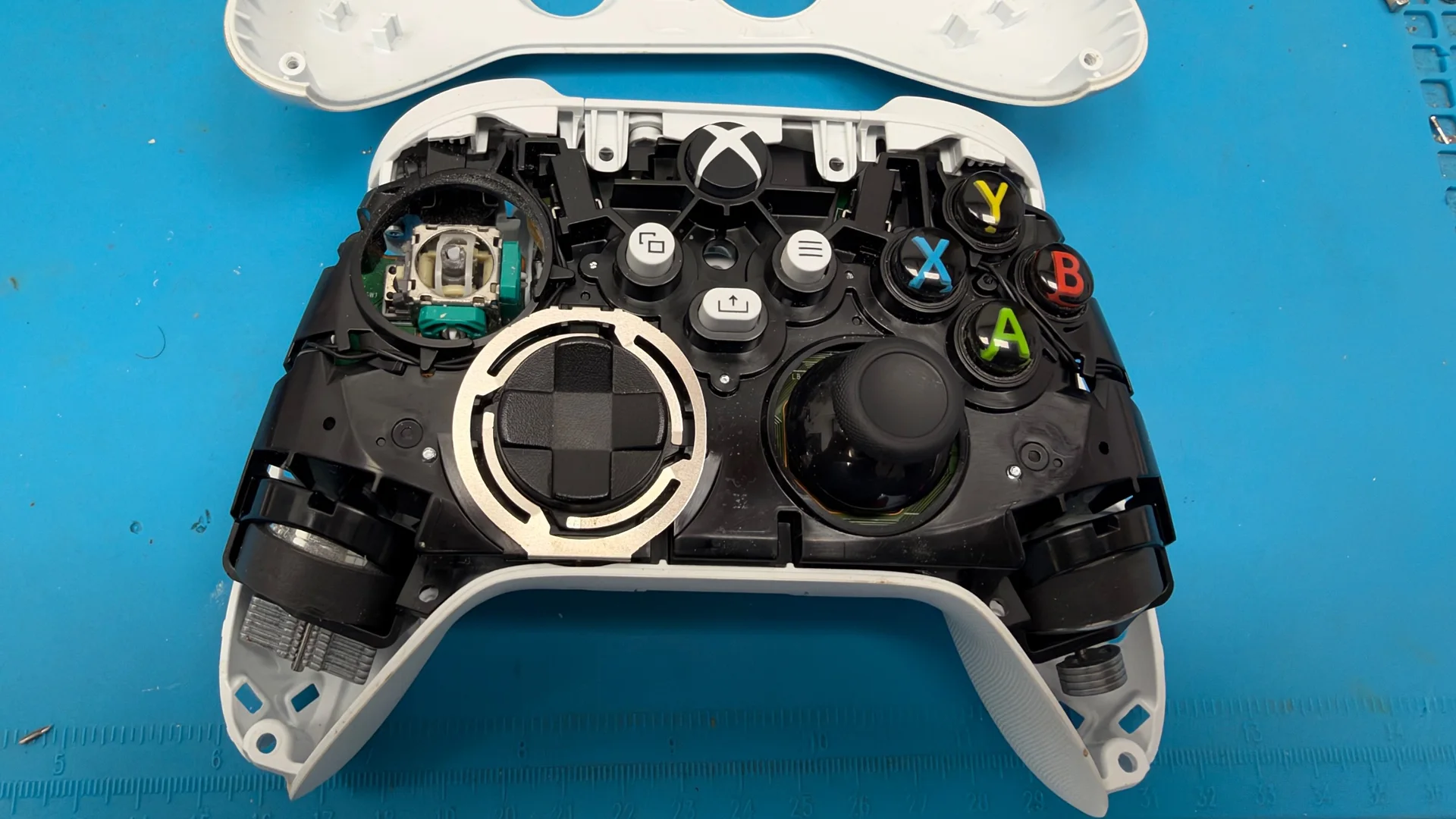

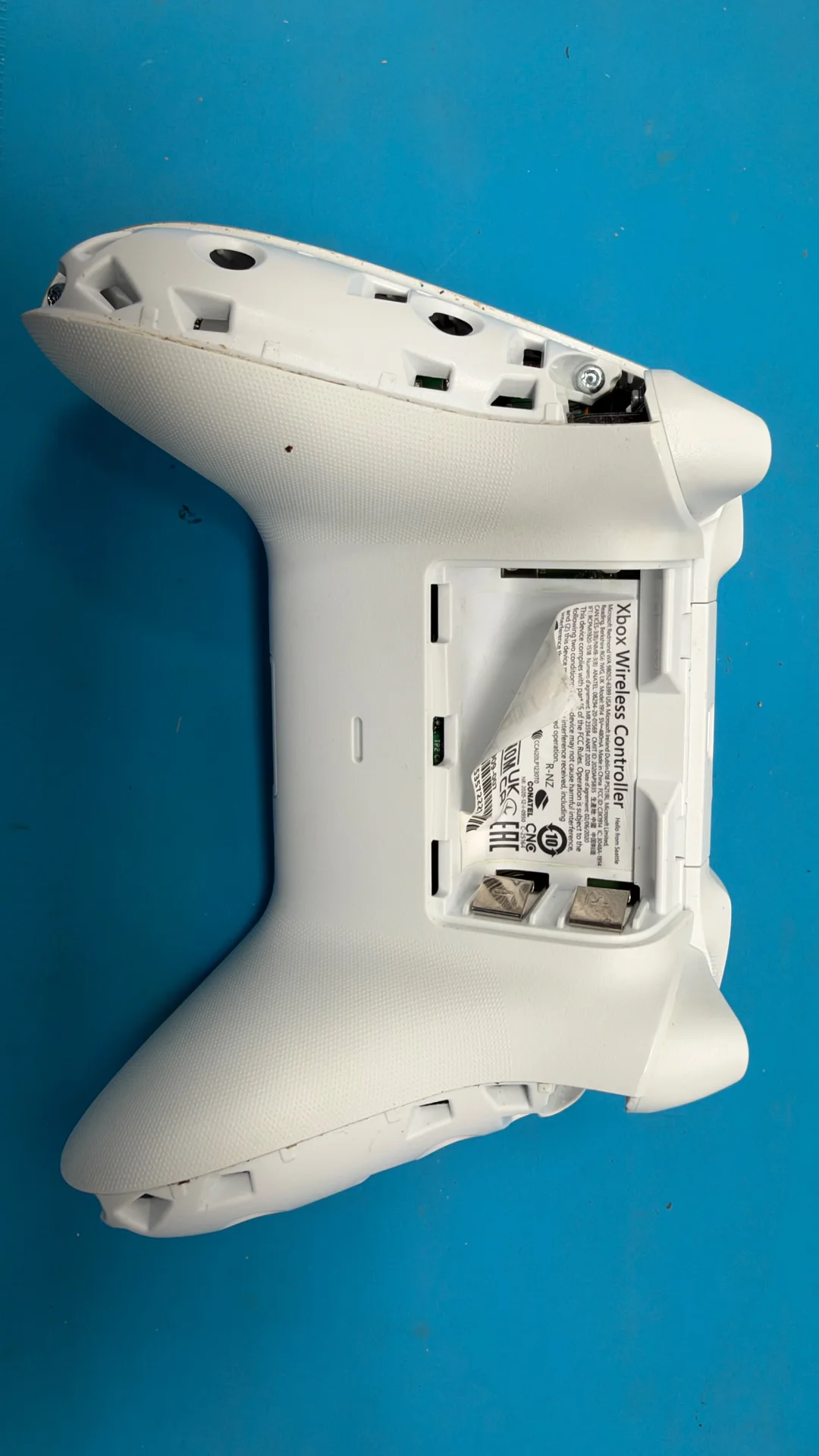

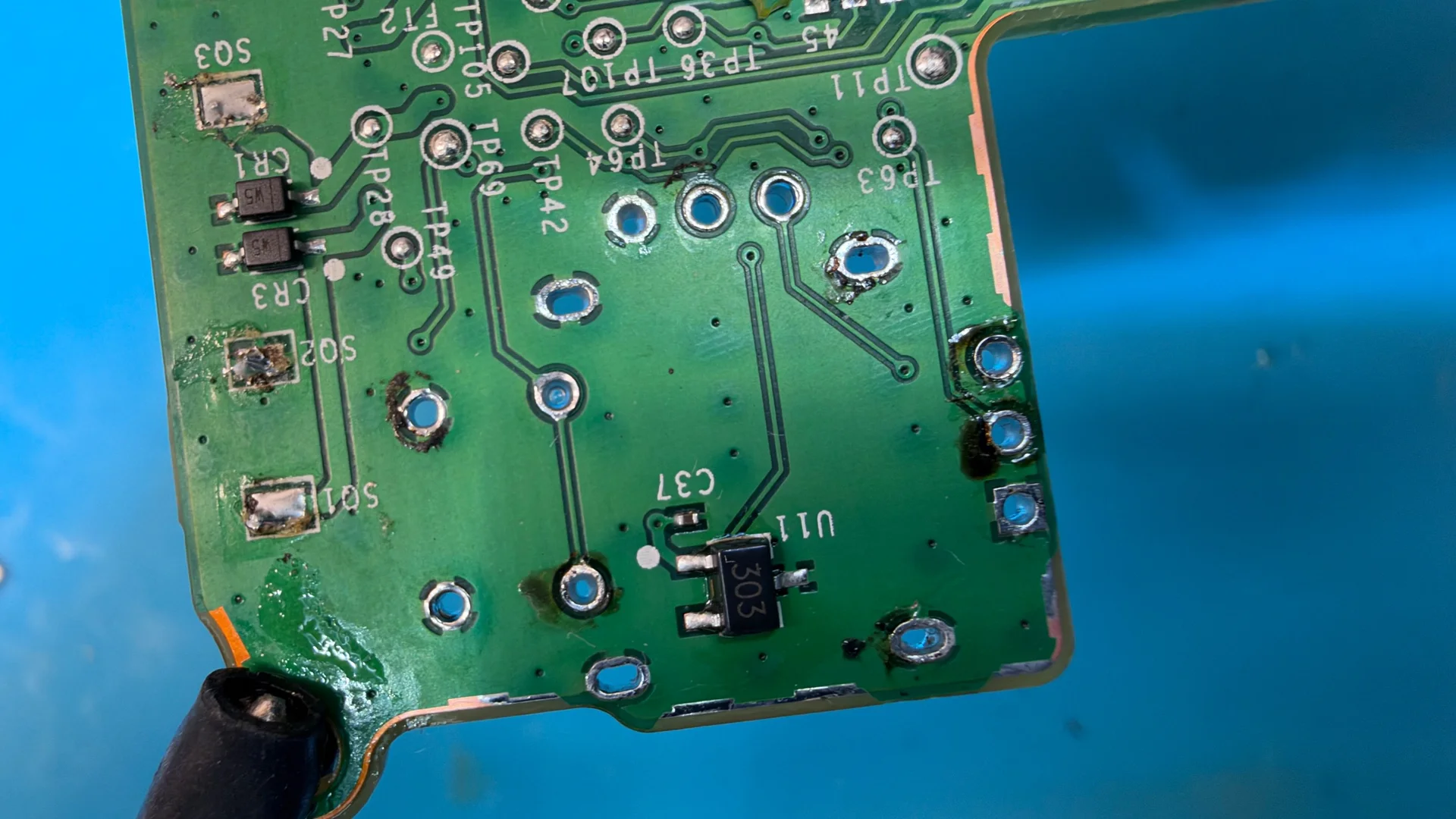

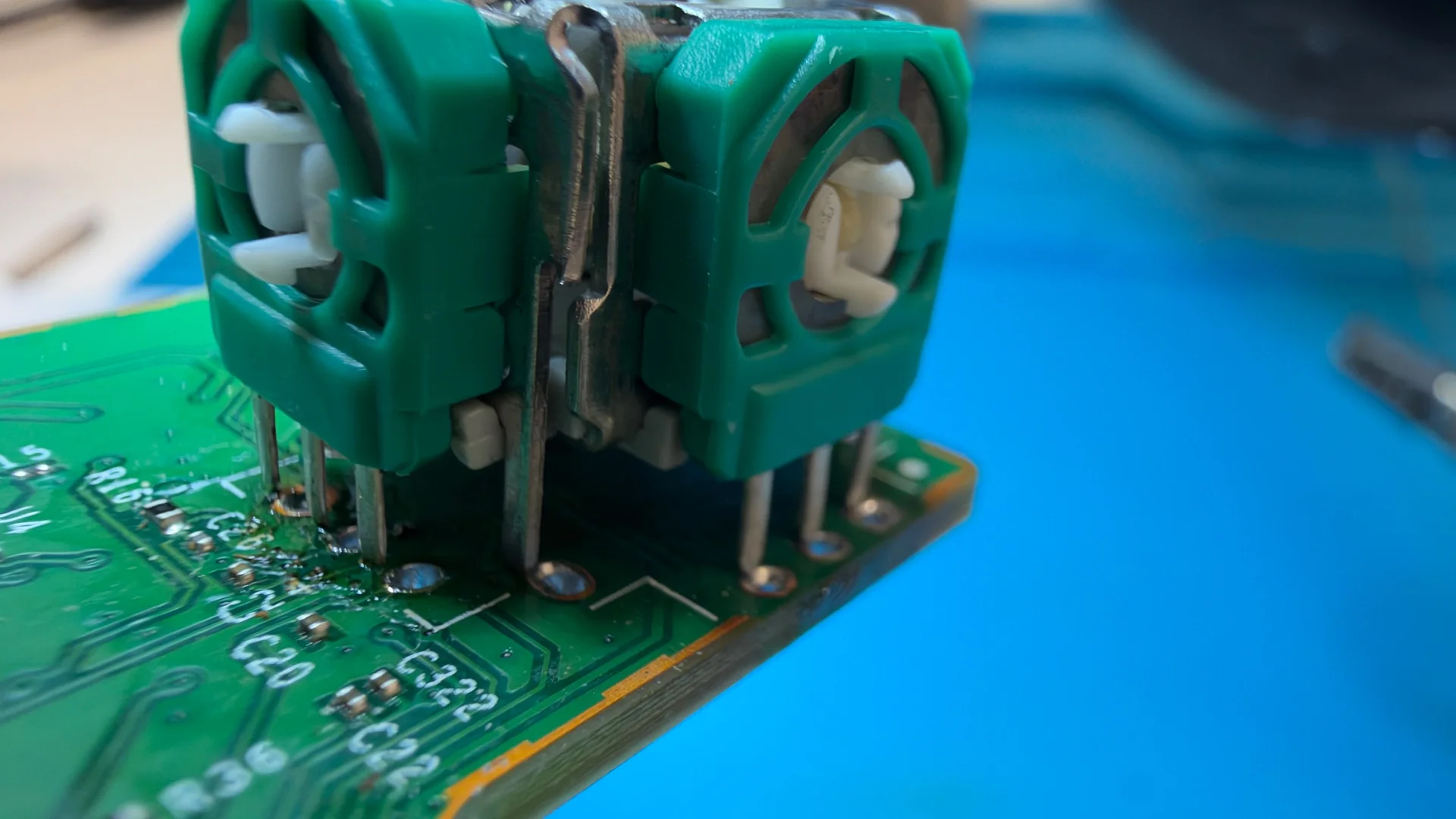

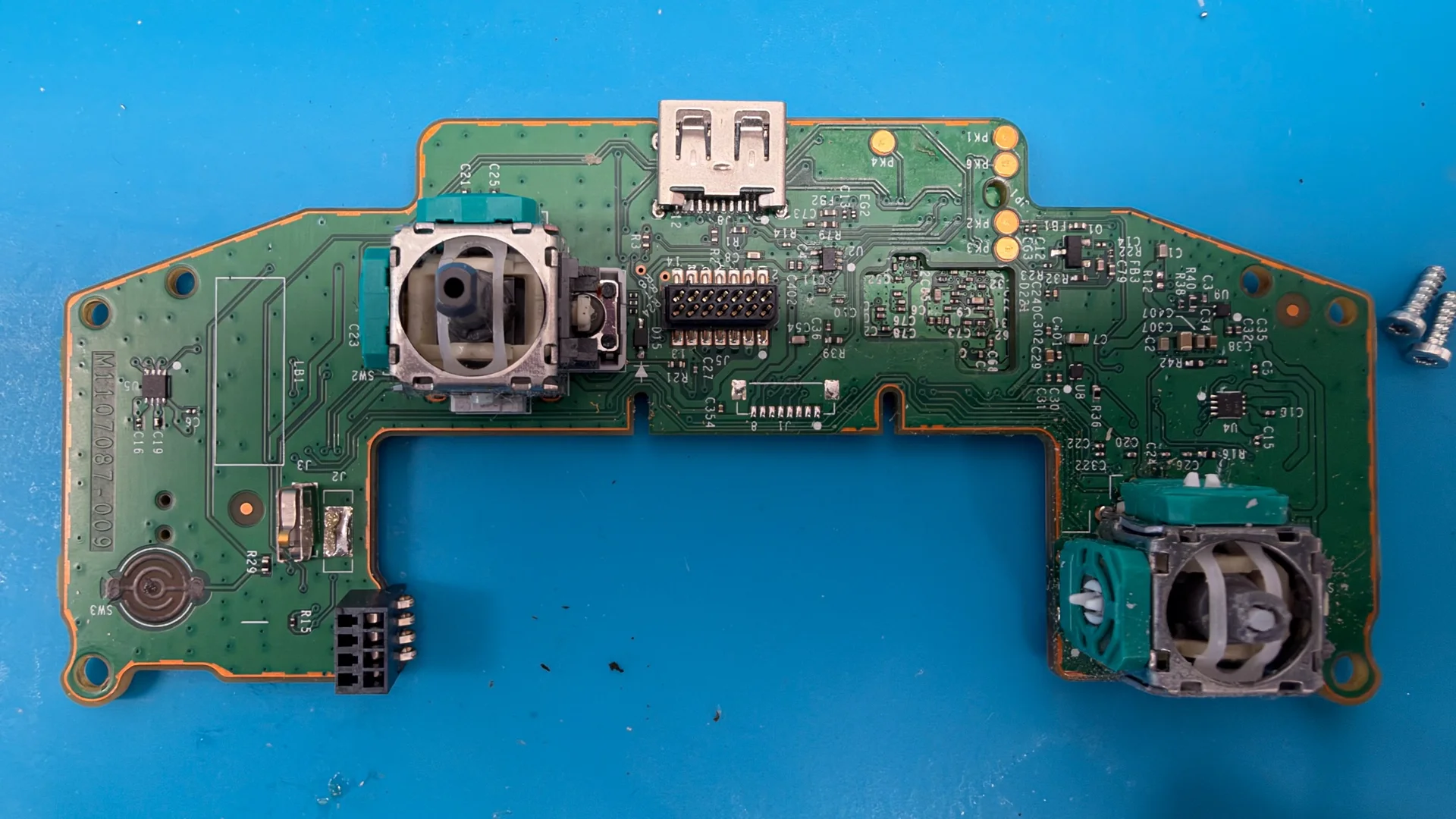

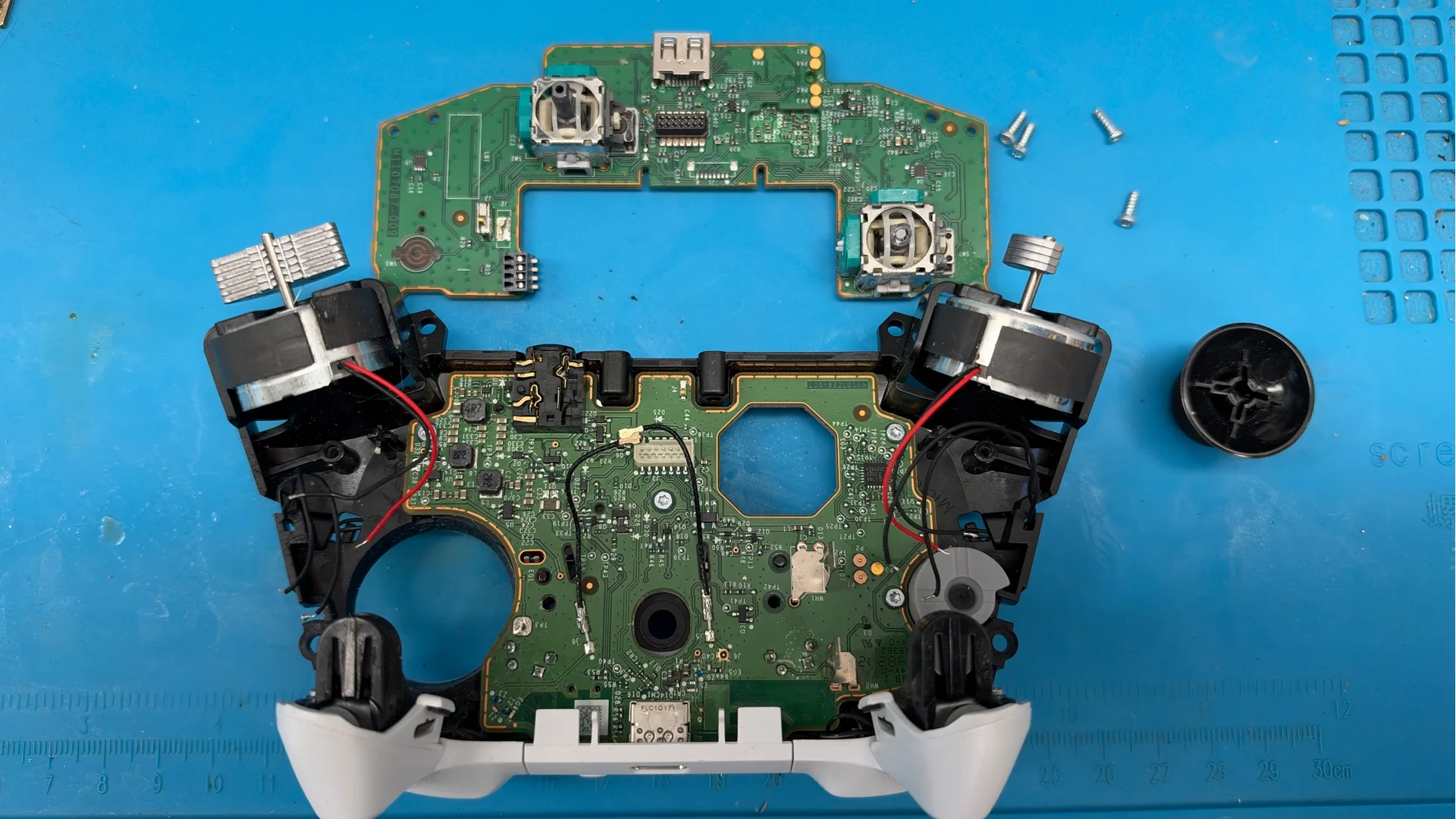

Po odstranění původního modulu jsem vyčistil pájecí místa a osadil nový kus. Fotografie zachycují původní poškození i průběh výměny.
I malý joystick tak může znamenat poctivou práci na desce. Kvůli ulomené páčce ale není nutné rovnou kupovat celý nový ovladač.
