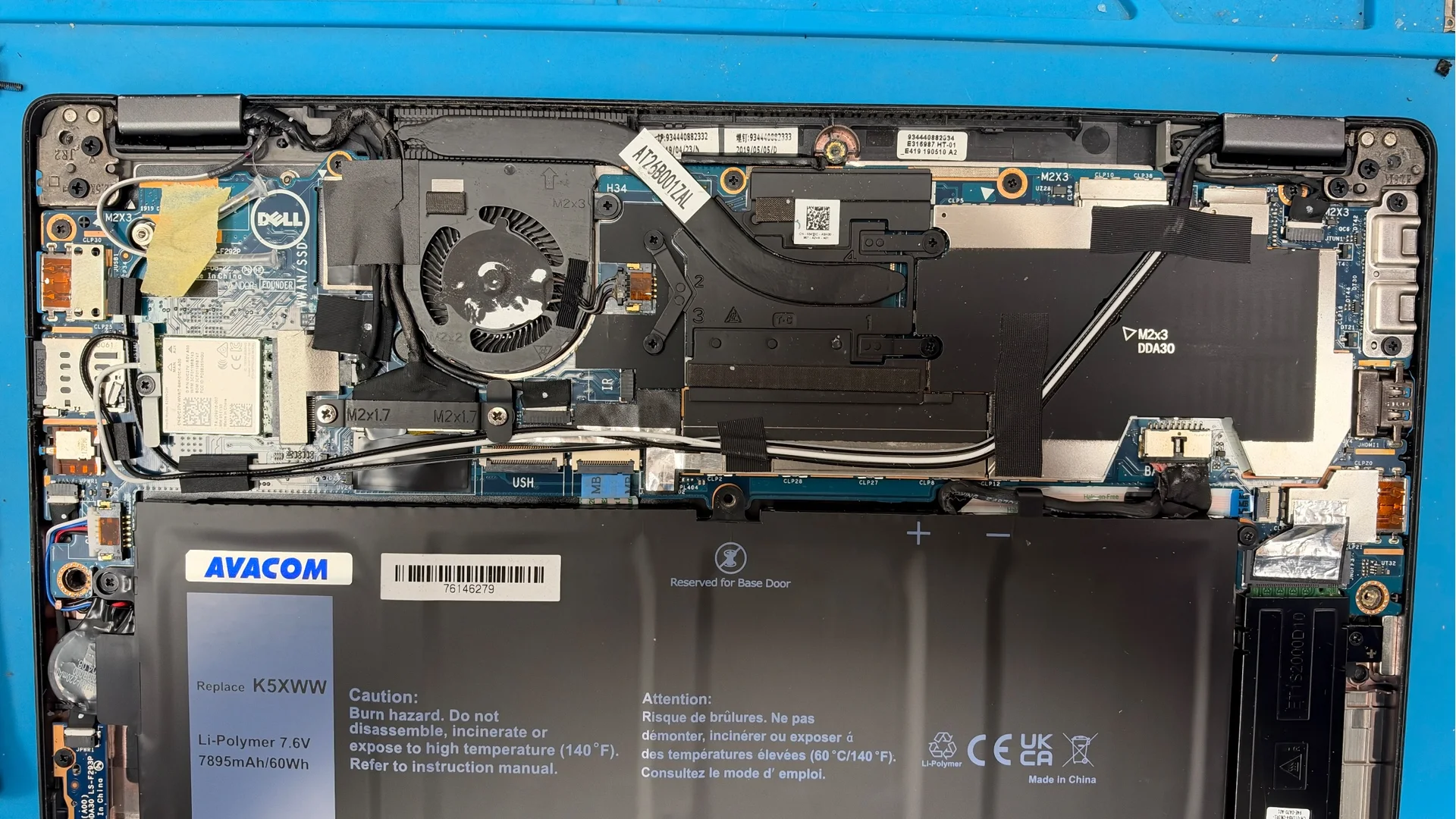

Notebook Dell Latitude 7390 2-in-1 dorazil do servisu s výrazně se viklajícím USB-C konektorem. Po rozebrání se ukázalo, že problém není pouze v opotřebovaném konektoru. Celá USB-C zásuvka byla mechanicky utržena od základní desky a společně s ní došlo k vytržení pěti kontaktů a poškození vodivých cest na PCB.

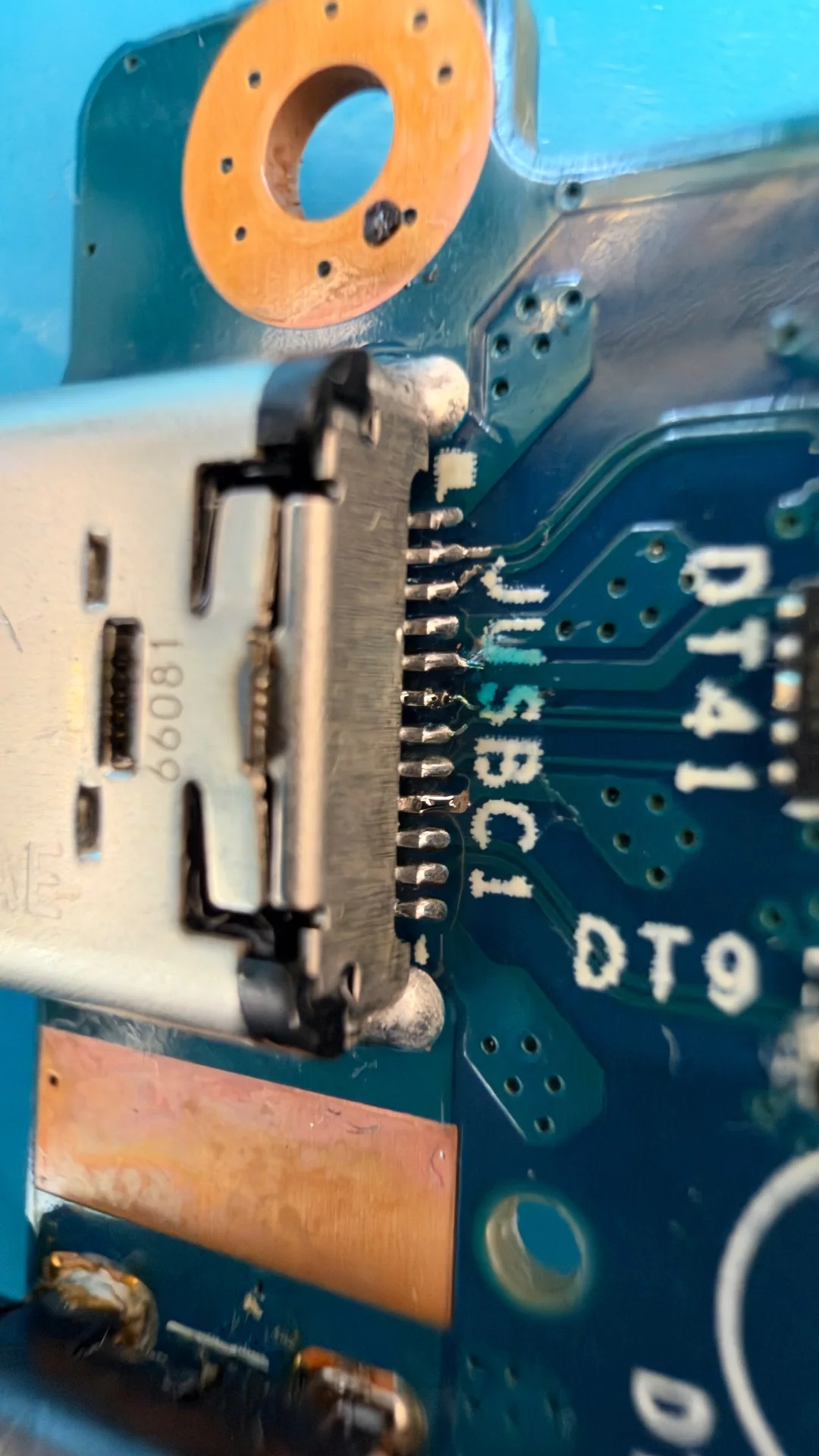

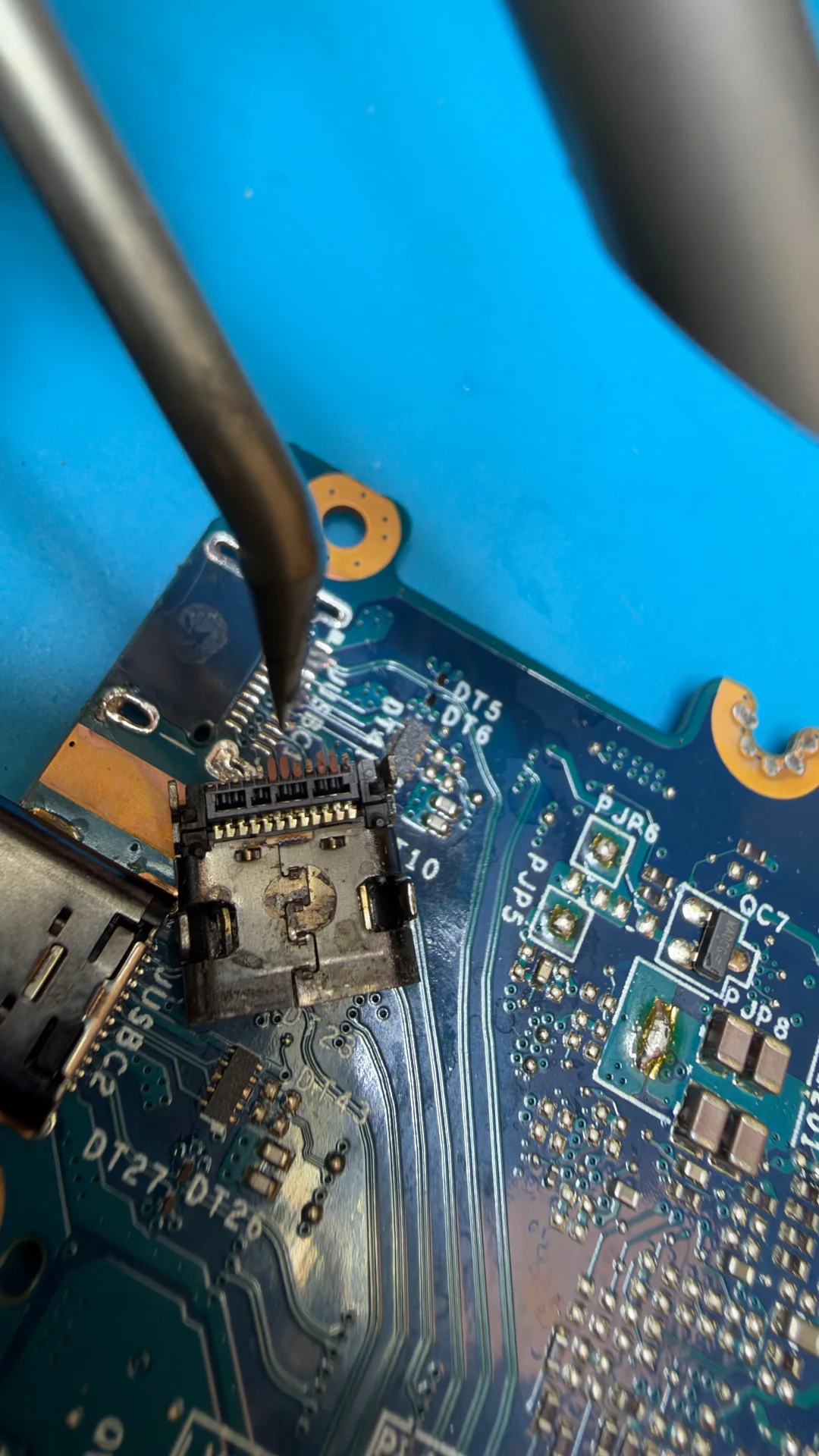

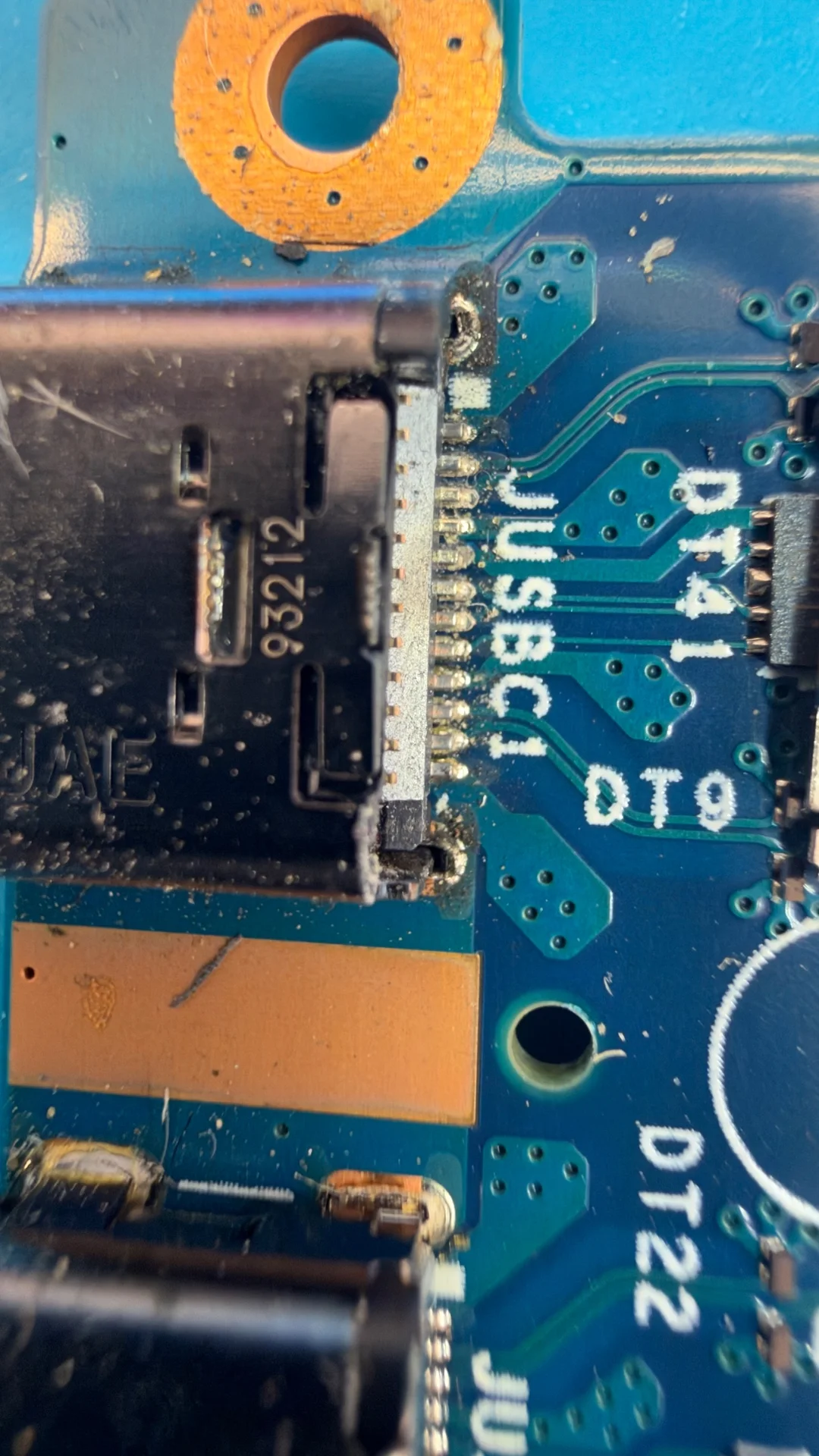

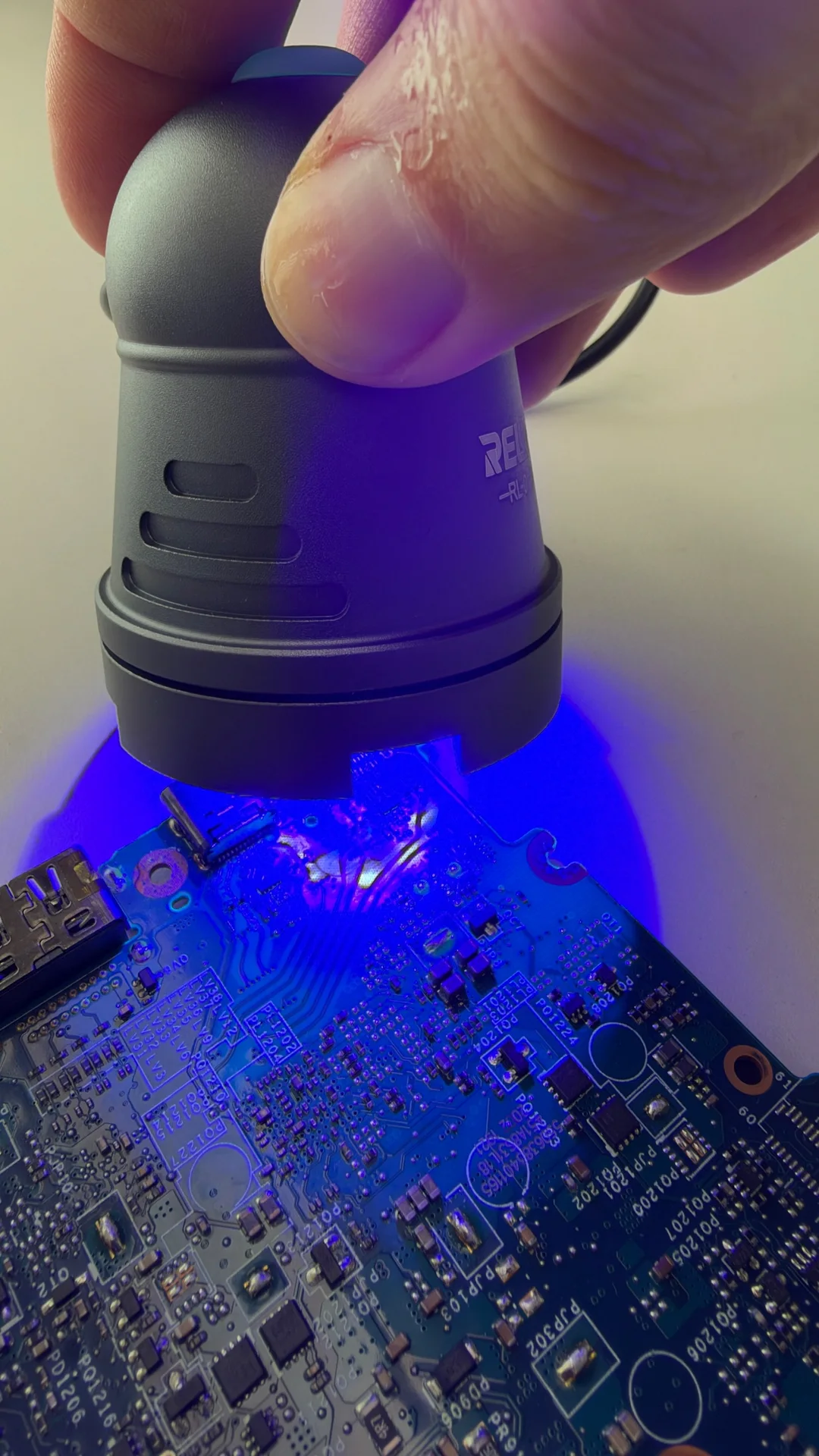

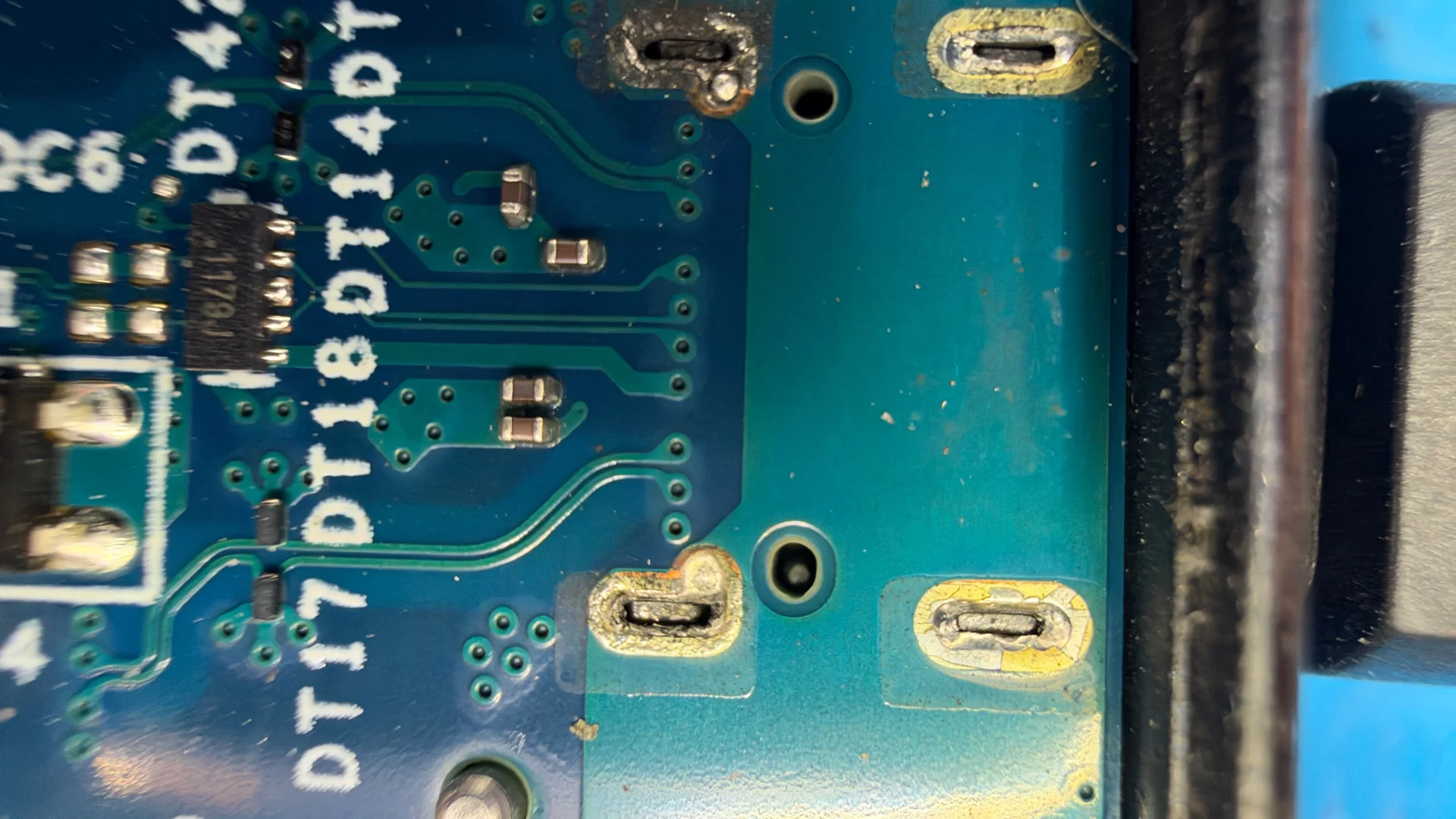

Pouhá výměna USB-C konektoru proto nebyla možná. Nejprve bylo nutné pod mikroskopem obnovit všech pět poškozených spojů na základní desce. Následně byl osazen a připájen nový USB-C konektor, opravené spoje byly zkontrolovány a rekonstruovaná místa byla překryta a chráněna novou pájecí maskou.
Při opravě byla zároveň provedena údržba chlazení a vyměněna teplovodivá pasta.

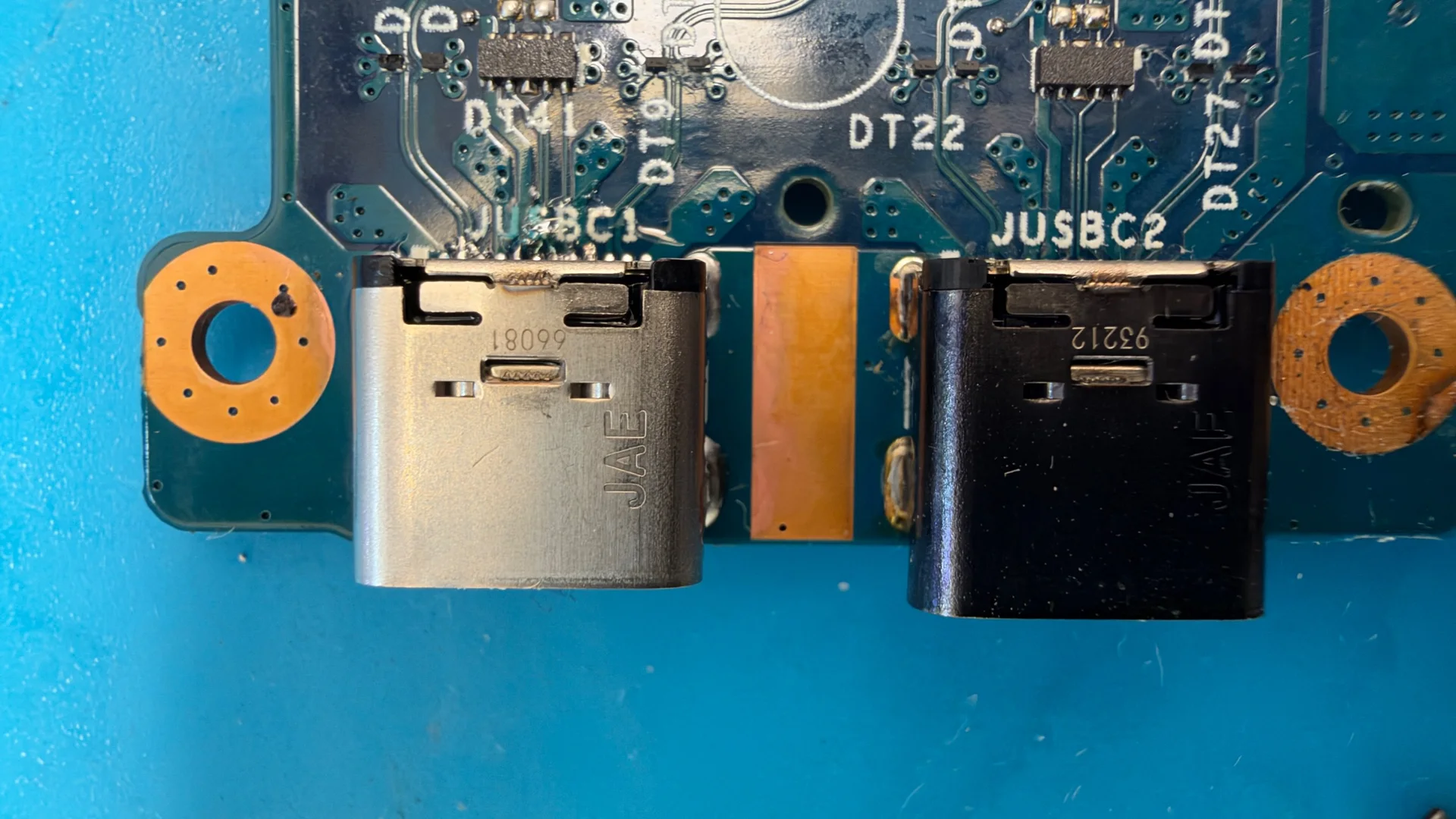

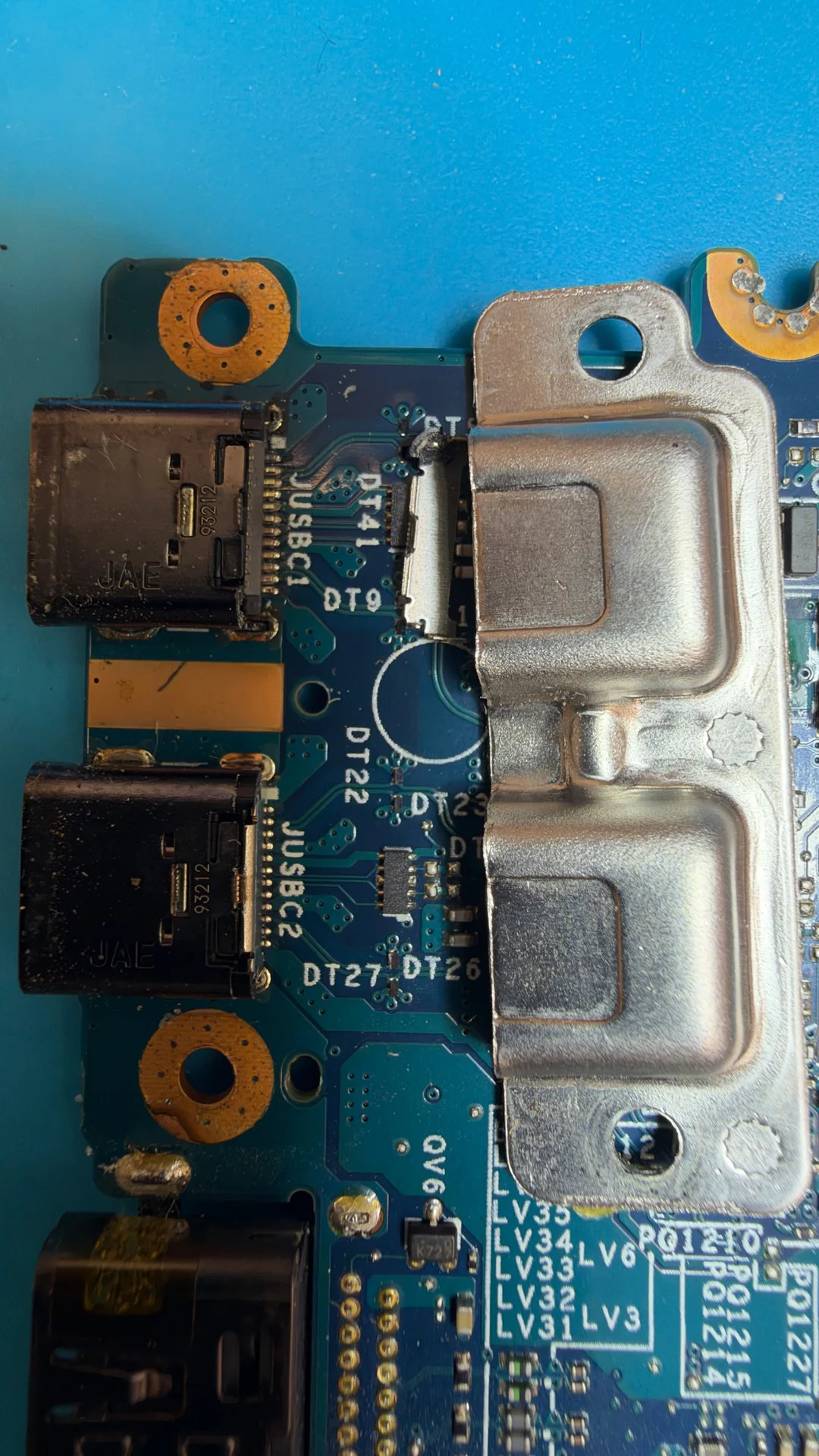

Po dokončení opravy byla ověřena funkčnost USB-C konektoru a notebook je opět plně funkční.
I takto mechanicky poškozený USB-C konektor tedy nemusí automaticky znamenat výměnu celé základní desky. Pokud je možné poškozené spoje a kontaktní plochy rekonstruovat, lze základní desku opravit na úrovni jednotlivých spojů a zachovat původní elektroniku notebooku.
